| 材質グレード: | 高強度鋳鉄 HT250 | 最大圧量: | 25バール 360psi |
|---|---|---|---|
| 温度範囲: | -20℃～350℃ | 接続タイプ: | フランジ付き ANSI DIN JIS |
| 加工公差: | +/- 0.02 mm | 品質保証: | 静水圧試験および超音波検査済み |

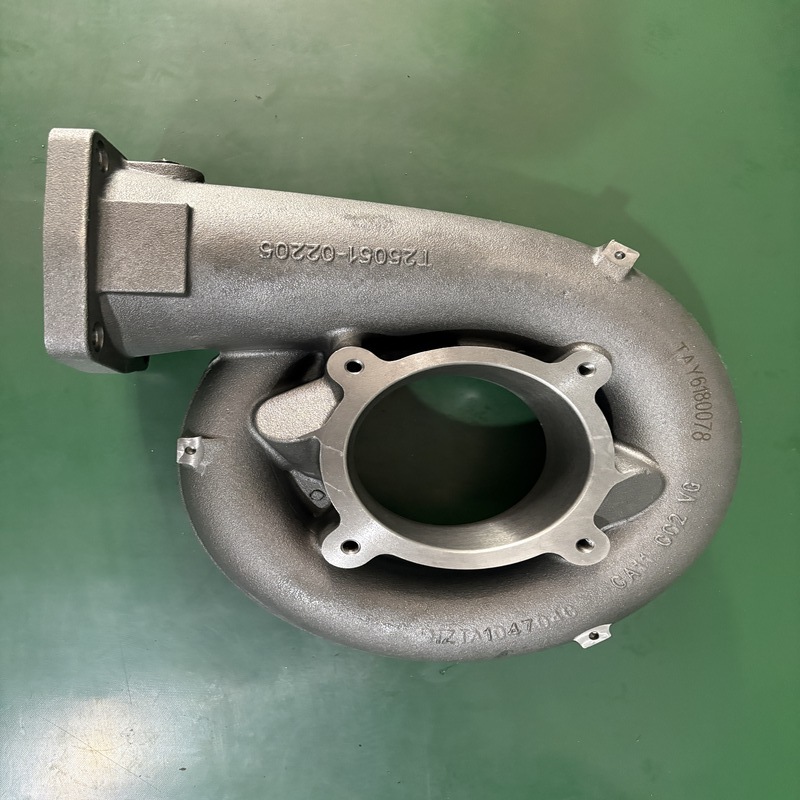

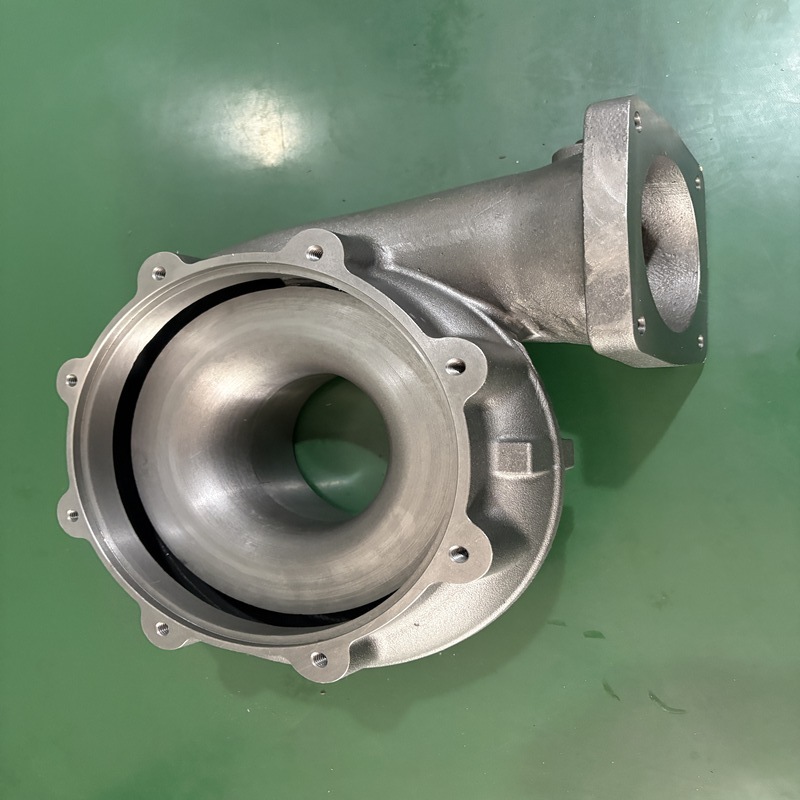

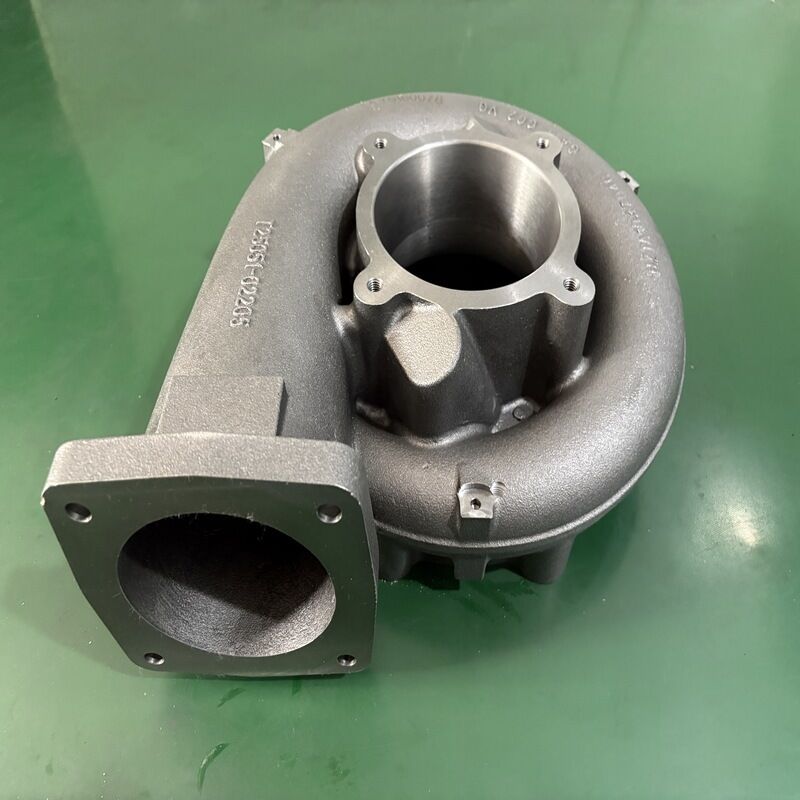

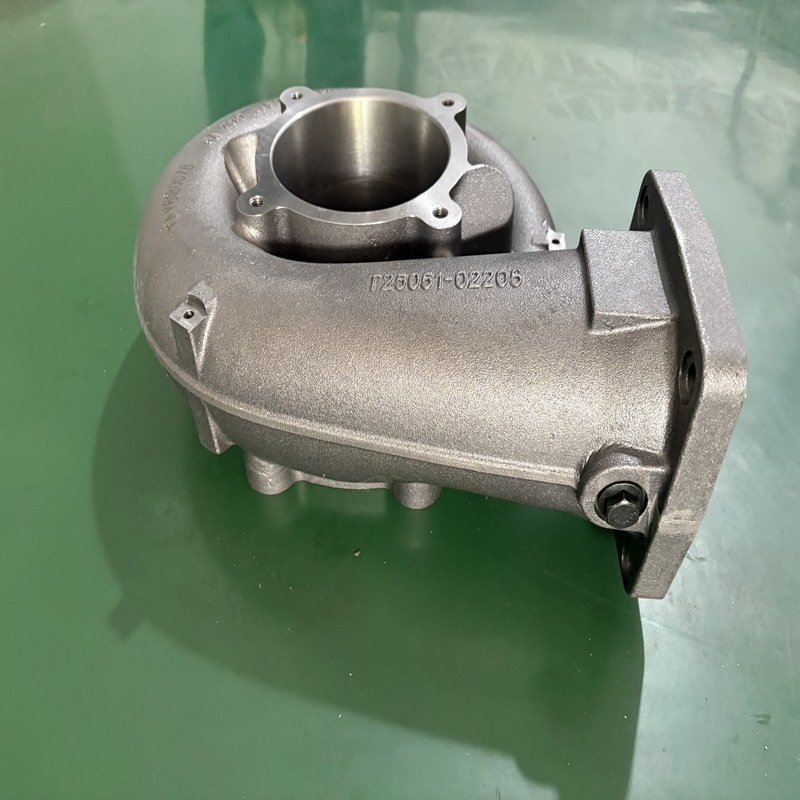

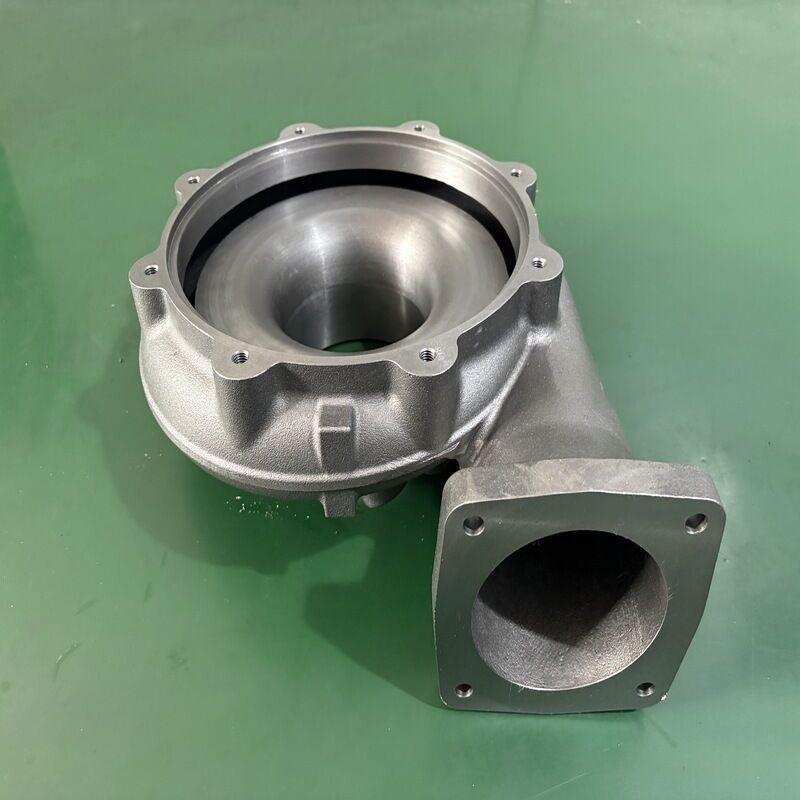

この重力コンプレッサーは 工業用遠心式空気圧縮機用に設計された 固定部品です高圧で継続的に動作する際には 優れた構造的整合性を備えています精密に形状された内部ボルト幾何学により,圧縮ガスを効率的に収集し,圧縮速度を安定圧に変換し,ターブランスとエネルギー損失を最小限に抑える.内部回転装置と完璧なフィットを確保するために厳格な圧力テストと寸法検査を受けますこのコンプレッサーハウジングは,厳しい環境で長い使用寿命のために設計され,石油化学加工,発電,大規模製造において信頼性の高い性能を提供します.その 堅固 な 構造 は 変形 や 破裂 に 耐える計画外の停止時間や保守コストを直接削減します
コンプレッサー操作者は,劣質または磨かれた殻によって引き起こされる重大な問題を頻繁に経験します.一般的な問題は,関節表面のガス漏れ,腐食性プロセスガスによる殻浸食,周期的な負荷で形成される構造疲労裂け低品質の鋳造物は,しばしば隠された孔隙や不均等な壁厚さを含んでおり,急激な圧力境界障害を引き起こす.高速遠心圧縮機では,設計の悪いボルトプロフィールが 過剰な渦巻きを作り出すこの故障は,生産を停止するだけでなく,人材と機器に対する深刻な安全リスクも引き起こします.コンプレッサーの外壁が密度の高い空隙と安定した密封を維持できない場合圧縮システム全体が 振動の上昇,放出圧の低下,そしてエネルギー請求の上昇に苦しんでいます
鉄筋圧縮機の 厚さで 密度の高い 鉄筋圧縮機の 厚さで 密度の高い 鉄筋圧縮機の 厚さで 密度の高い 鉄筋圧縮機の 厚さで設計圧力が標準値を超えることを耐えられる欠陥のない構造物内部流路は,精密なボルトプロファイルのためのCNC加工で,プロペラーからのスムーズなガス収集と最適な圧力回復を保証します.各ユニットは1.最大作業圧の5倍で,超音波法で検査され,漏れがゼロと構造の安定性を保証する破損した殻を我々の溶液に置き換えて 適切なホイップクリアランスを回復し 効率を損なう渦巻きをなくし 安定した長期圧縮を保証しますエネルギー消費量を測定できるほど削減できますより安全な作業環境です.
| パラメータ | 値/範囲 |
|---|---|
| 材料 | 高級灰色鋳鉄 (例えばHT250,GG25) または柔らかい鉄 |
| 最大作業圧 | 最大25bar (カスタムにより高い圧力オプションが利用可能) |
| 温度範囲 | -20°Cから350°C (材料によって) |
| 入口/出口の大きさ | DN100からDN800まで |
| 適用されるコンプレッサータイプ | 単段式および多段式遠心圧縮機 |
| 機械加工の精度 | 重要な密封面における 0.02 mm の範囲内の許容量 |
| 試験基準 | ASMEまたは顧客仕様による静水試験,超音波検査 |
| 表面処理 | 防腐プライマー,エポキシコーティング,またはお客様が指定した塗装 |
| 接続タイプ | フレンジ (ANSI,DIN,JIS,GB) または直結用機械加工 |
腐食性ガスの用途には鋳鋼や不ржа鋼などのカスタム材料が利用可能である.
石油・ガス処理・ガス採集ステーション
石油化学および化学工場 (処理空気,水素回收,合成ガス)
発電タービン補助システム
大規模産業用空気分離装置
鉄鋼工場と鉱山における圧縮空気システム
排水処理用エアレーション吹風機
医薬品および食品用圧縮空気システム (適切なコーティングを含む)
コンプレッサーのハウシングは,遠心コンプレッサーの静止圧力の境界線と空力学流通路を形成する.プロペラーは高速に回転するにつれて,遠心力によってガスを外へ投げ出す.この高速ガスを受け取り,徐々に横断面域に拡大この膨張はガスを減速させ 運動エネルギーを 静的圧力に変換しますケースは圧力を保持し,放出ノズルの方向にそれを導きます.多段階コンプレッサーでは,拡散孔と帰還チャネルを備えた中間蓋が,ガスを次のプロペラーに導きます.頑丈な外形構造はまた,ローヤリングとシール正確なアライナメントを維持ローターの振動を安全な範囲内で保ち,内部の摩擦を防止します.
コンプレッサーのモデルと寸法 確認 既存のケースの図面またはコンプレッサーのモデル番号を提供します. 我々は入口と出口直径,マウントボルトパターン,そして,封筒の全体的な大きさ.
作業圧力と温度を定義します 連続作業圧力とガス温度を最大限指定します.これは必要な材料グレードと壁厚さを決定します.
ガス組成を特定する ガスに水分,硫化水素,または他の腐食性成分が含まれている場合は,鋳鋼やステンレス鋼などの改良材料が必要かどうかを教えてください.
接続基準をチェックする (ANSI B16.5既存のパイプに漏れのないフィットが保証されます.
動作速度とローターの詳細を評価する ローバー直径と定速を知ることは,ボルト喉の領域を検証し,空力学的なマッチングを確保するのに役立ちます.
屋外またはオフショア装置では,追加の腐食防止または特別なコーティングが推奨される可能性があります.
1試料や既存の図面に基づいて 圧縮器のハウスを製造できますか?
2D/3Dの図面から リバースエンジニアリングを受け付けます完全な材料認証で再現します.
2鋳鉄以外の材料は?
高級鋳鉄に加えて 鋳鋼,低温炭素鋼,および304/316ステンレス鋼で 腐食性または高温アプリケーションのための ケースを供給することができます.材料の推奨のために,あなたのプロセスガス組成を教えてください..
3高圧で漏れしないようにするには?
設計圧の1.5倍で水静圧試験を受け 壁厚さの超音波検査や 染料の浸透剤検査も各ユニットに認証された試験報告が付属する..
4オーダーメイド コンプレッサーのケースの 典型的な配達時間は?
標準的な配達期間は サイズと複雑さに応じて 30 日から 50 日です 急な故障の交換の場合 20 日以内で生産を加速します詳細なスケジュールのためにあなたの要求を私たちに連絡してください.
5設置支援や技術指導をしていますか?
詳細な設置マニュアルを用意し,設置時に遠隔技術支援も提供できます.また,大規模なプロジェクトや複雑なプロジェクトでも,エンジニアによる現場監督を安排できます.
