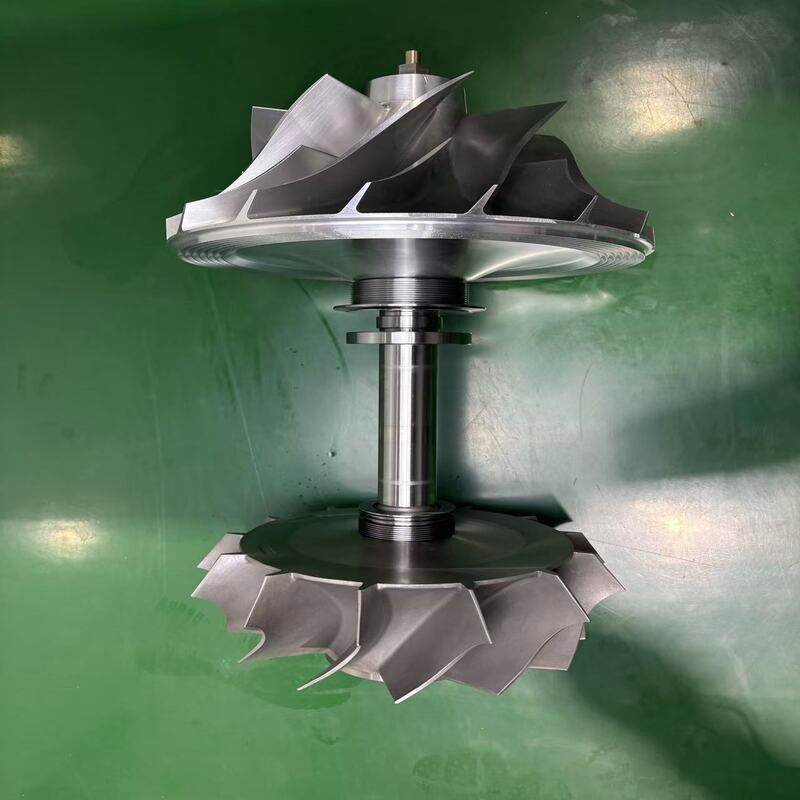

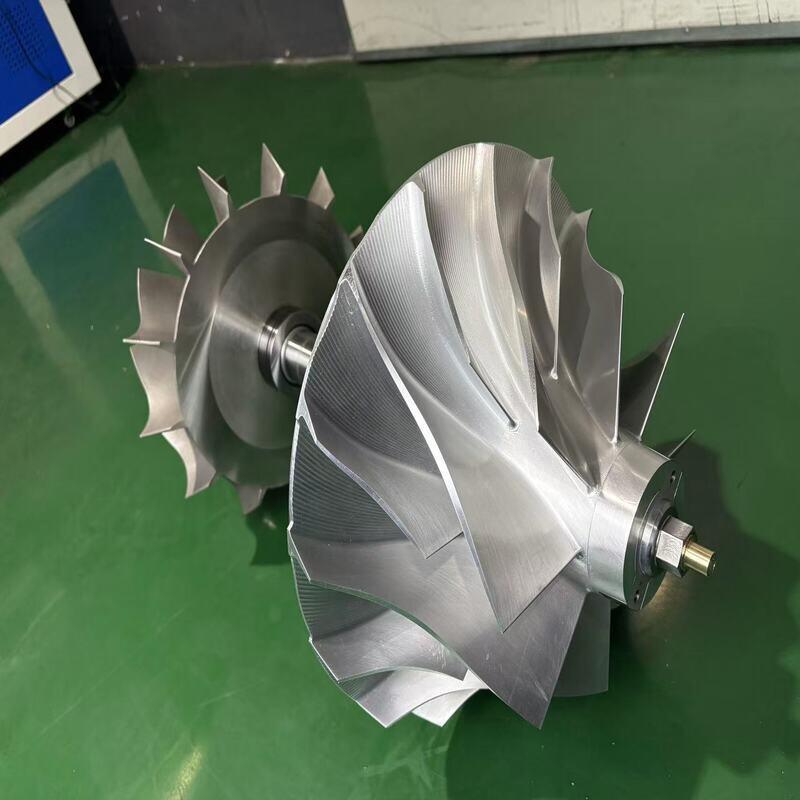

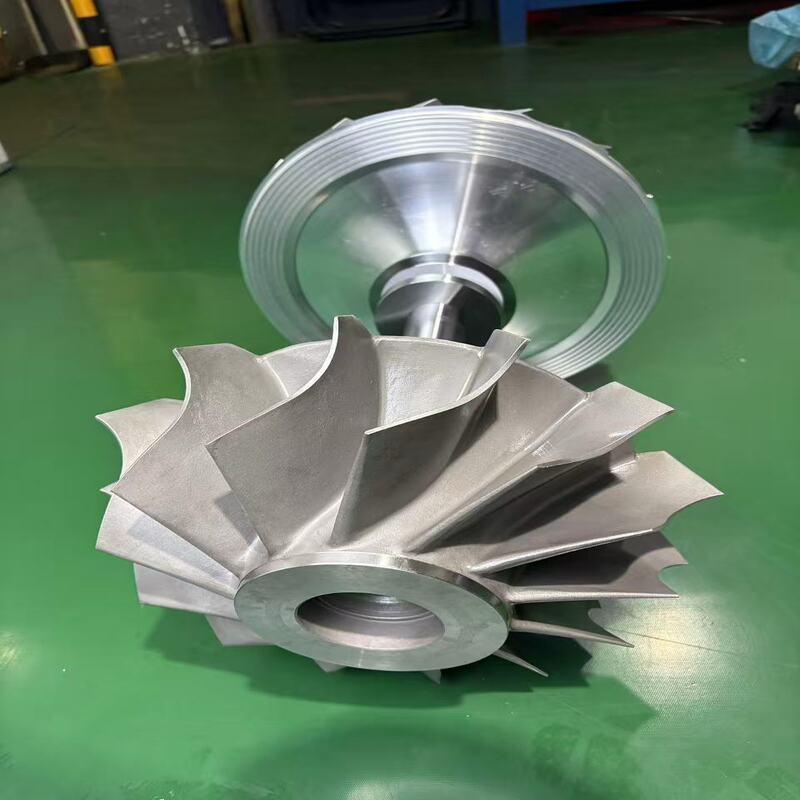

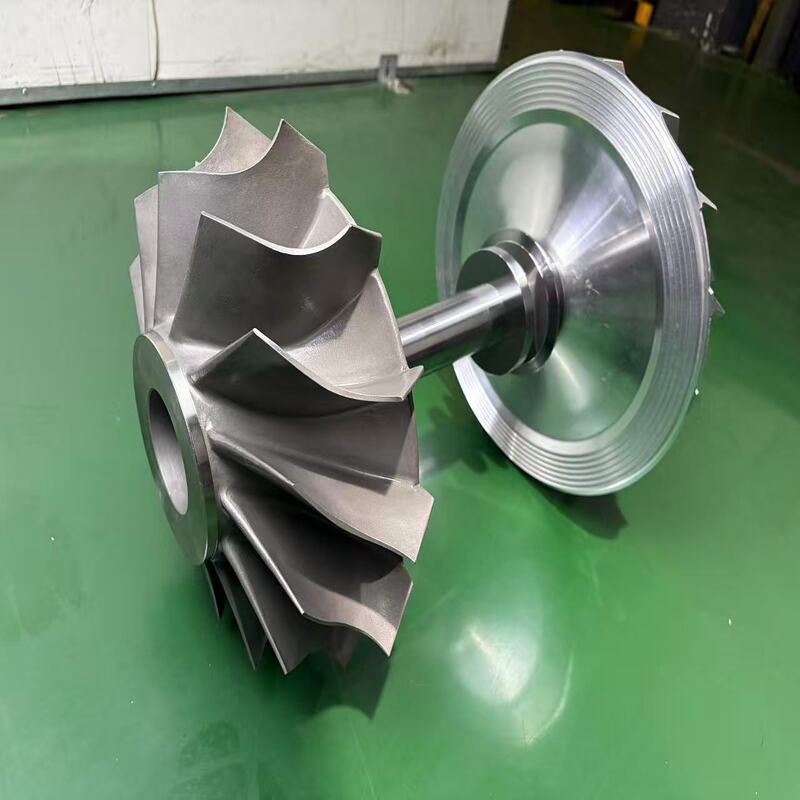

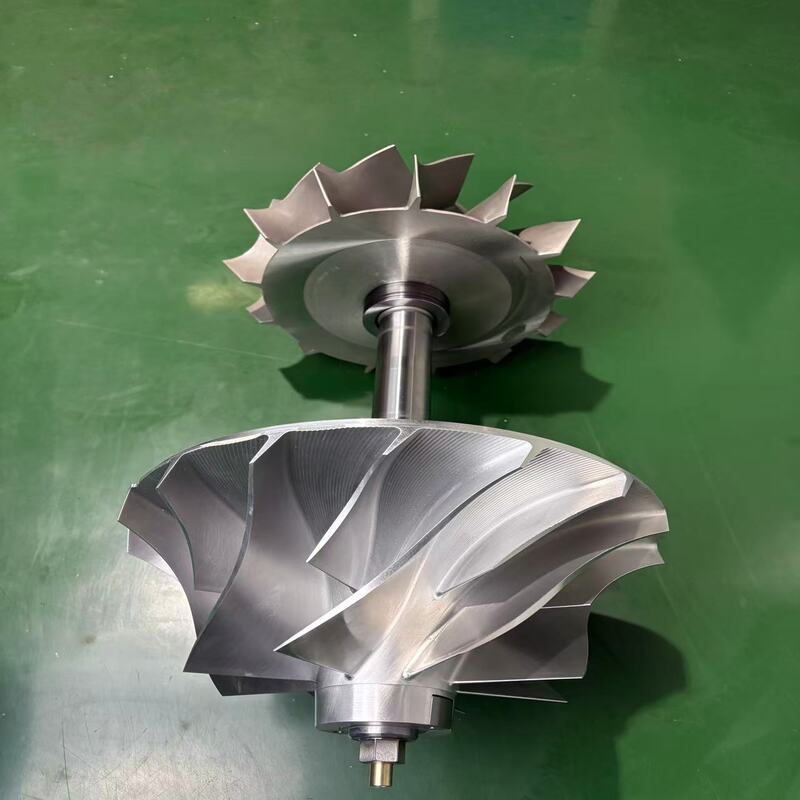

T-NR29/S 電動モーターとタービン用ローターコンプリート組成

当社の高速バランスローター完全アセンブリは、要求の厳しいモーターおよびタービン用途向けに設計された、すぐに設置できる回転ユニットです。ローターコア、精密研磨されたシャフト、事前に取り付けられたベアリング、およびバランス要素が、工場でテストされた 1 つのアセンブリに統合されています。すべてのユニットは ISO G2.5 以上で動的バランスがとられており、超低振動、ベアリング寿命の延長、安定した出力を保証するために動作速度で検証されています。高品質の電気鋼と合金シャフト材料で作られたローターの完全なアセンブリは、組み立てエラーを最小限に抑え、現場でのバランス調整を排除し、メンテナンスのダウンタイムを削減します。このアセンブリは、AC/DC 電気モーター、蒸気タービン、ガス タービン、高速スピンドルに適しており、トルク、速度、取り付け要件に合わせて調整されます。標準の交換ローターが必要な場合でも、カスタム設計のローターが必要な場合でも、当社のワンピースローター完全アセンブリは、予測可能なパフォーマンスと迅速な試運転を実現します。コアとシャフトを厳密なバランスで統合することで、効率の向上、騒音の低減、総所有コストの削減を実現します。すべてのアセンブリは出荷前に寸法検査、表面仕上げ検査、動的振れ試験を受けており、生産ラインですぐに使用できることが保証されています。

ローターシステムのバランスが崩れていたり、組み立てが不十分であると、振動、ベアリングの損傷、機械の予期せぬ停止の主な原因となります。ローターが別個のコンポーネントとして調達され、現場で組み立てられる場合、はめあい公差、アライメント、バランス精度の変動により、偏心や質量アンバランスが頻繁に発生します。これにより過剰なラジアル力が発生し、ベアリングの早期摩耗、シールの漏れ、シャフトの疲労、さらには構造共振を引き起こします。モーターやタービンの用途では、わずかな不均衡でもエネルギー損失、過熱、騒音の増幅を引き起こす可能性があります。メンテナンス チームは、時間のかかる試用と繰り返しのバランス調整を必要とする一貫性のない交換ローターに悩まされることがよくあります。これらの課題により、運用リスクが増大し、スペアパーツの在庫が増加し、機械のダウンタイムが延長されます。完全にバランスのとれたローター アセンブリがなければ、特に変動負荷や連続デューティ サイクル下で、再現可能な高速安定性と長期信頼性を達成することは非常に困難です。

当社は、発送前に動的バランスがとられ、100% テストされた完全に統合されたローター完成アセンブリを提供することで、これらの問題を解決します。緩んだシャフト、積層体、ベアリングを納品するのではなく、管理された工場条件下で回転ユニット全体の組み立て、位置合わせ、バランス調整を行います。ローターコアはシャフトに焼きばめまたはキー止めされ、ベアリングは指定された予圧で取り付けられ、アセンブリは動作速度または検証された同等の速度で精密バランサー上でバランスがとられます。このアプローチにより、現場でのアセンブリのばらつきが排除され、同心性が保証され、残留アンバランスが ISO G2.5 またはユーザー指定の制限内に確実に収まります。各ローターの完全なアセンブリはターンキーで届くため、チームはそれをステーターまたはハウジングに取り付けるだけで、試運転時間を最大 70% 短縮できます。また、カスタム エンジニアリング サポートも提供しています。材料、コーティング、冷却機能、シャフト延長などをお客様の機器に適合させることができます。バッチトレーサビリティ、認証済みバランスレポート、および寸法適合文書を備えた当社のローター完全アセンブリは、再現可能な品質と総ライフサイクルコストの削減を実現し、OEM 生産と MRO 交換の両方に最適です。

• 高速・中電圧電動機

• AC/DC産業用モーターおよびサーボモーター

• 蒸気タービンおよびガスタービン補助駆動装置

• ターボチャージャーローターモジュール

• 遠心圧縮機およびブロワー

• 工作機械用高速主軸

• 永久磁石発電機ローター

• 鉄道車両および電気自動車用の主電動機

• 高圧多段ポンプ用ポンプローター

• バランスの取れたローターコアとシャフトのユニットを必要とするあらゆる回転機器

ローターの完全なアセンブリは、電磁エネルギーまたは流体エネルギーを機械的回転に変換します。電気モーターでは、積層ローター コアに導体または永久磁石が搭載されています。ステーターが回転磁場を生成すると、ローターの導体に電流が誘導され、ローターとその一体化されたシャフトを回転させる電磁トルクが発生します。タービンでは、高圧ガスまたは蒸気がローターディスクに固定されたブレードに衝突し、シャフトを直接駆動します。ベアリングで支持されたシャフトは、結合された負荷にトルクを伝達します。コア、シャフト、ベアリングが 1 つの剛性のバランスの取れたアセンブリを形成しているため、高速でも回転質量は安定しています。バランスプロセスは残留質量の非対称性を補償し、遠心力と振動を最小限に抑えます。適切なクリアランスとプリロードを備えた事前に取り付けられたベアリングにより、スムーズな回転と低摩擦が保証されます。ラジアルダクトや一体型ファンブレードなどの冷却機能を組み込むことで、熱膨張を管理し、ロータを安全な温度制限内に保ち、エアギャップの均一性を維持し、熱による反りを防止できます。この統合された設計により、効率的な動力伝達、低騒音、連続使用時の長寿命が保証されます。

1. 機械パラメータを定義します。モーターまたはタービンの定格出力 (kW)、定格速度 (RPM)、および供給周波数 (Hz) を把握します。

2. ロータのタイプを決定します。堅牢な誘導モータにはかご形、スリップ制御には巻線ロータ、高効率同期機には永久磁石、タービン ドライブにはタービン ディスクを選択します。可能であれば、メーカーの元の図面またはコードを提供してください。

3. コアとシャフトの材料を選択します。効率目標と熱クラスに合わせて電磁鋼板のグレードを選択します。腐食性または高温の環境の場合は、ステンレス鋼または合金鋼シャフトをリクエストしてください。

4. 機械的インターフェースの指定: シャフト直径、キー溝寸法、ベアリングジャーナルサイズ、ベアリングタイプ/指定を確認します。カップリング フランジ、シュリンク ディスク、またはエンコーダの取り付け要件を示します。

5. バランス要件の設定: 高速アプリケーション (3000 RPM 以上) の場合は、ISO G2.5 または G1.0 を指定します。一般的な産業用モーターの場合は、G6.3 が許容される場合があります。最大動作速度と2面バランス調整が必要かどうかを教えてください。

6. 冷却と保護に対処する: ローターが密閉された環境または高周囲環境で動作する場合は、内部冷却ダクト、シャフトに取り付けられたファン、または防食コーティングについて話し合います。

7. 文書のリクエスト: 品質システムのバランスレポート、材料証明書、および寸法検査記録が必要であることを確認します。

8. サンプルとプロトタイプ: OEM プロジェクトの場合、量産前のテストと検証用にプロトタイプのローター完全アセンブリを提供できます。

9. 当社のエンジニアに連絡してください。仕様書、図面、または記入済みの問い合わせフォームを送信してください。 24 時間以内に検証済みの設計、リードタイム、見積もりを提案し、直接フィットしてスムーズに動作するローターの完全なアセンブリを確実に入手できるようにします。

1. ローターの完全なアセンブリとは何ですか?また、裸のローター コアとどう違うのですか?ローター完全アセンブリは、ローターコア、シャフト、ベアリング、バランスコンポーネントを含む完全に統合されたユニットであり、すべて工場で組み立てられ、動的バランスがとられています。裸のローターコアは、シャフト、ベアリング、バランス調整のない、積層された磁気コアだけです。完全なアセンブリを使用すると、現場での組み立てエラーやバランス作業がなくなり、設置時間が節約され、信頼性が向上します。

2. 高速ローターではどのようなバランスグレードを達成できますか?当社は定期的に ISO G2.5 に準拠したバランスをとっており、タービン ローターやスピンドルなどの重要な高速アプリケーションでは G1.0 に達することができます。各アセンブリは動作速度またはサービス状態を表すために計算された速度でバランスがとられており、出荷ごとに認定されたバランスレポートが提供されます。

3. サンプルまたは図面からローターの完全なアセンブリを製造できますか?はい。当社はカスタムおよび交換ローターアセンブリを専門としています。オリジナルの図面、リバースエンジニアリングされた仕様書、または物理サンプルを提供していただくと、当社のエンジニアリング チームが正確な機械的インターフェースと性能特性を備えた設計を複製します。必要に応じて、素材やバランスの改善も提案します。

4. カスタムローターの組み立て完了までの一般的なリードタイムはどれくらいですか?一般的な材料を使用した標準交換アセンブリは、通常 4 ～ 6 週間以内に発送されます。特殊な素材、コーティング、または独自のシャフト形状を使用した複雑なカスタム設計ローターの場合、8 ～ 12 週間かかる場合があります。お見積り段階でしっかりとした納期をご提示し、リピート注文に備えて安全在庫を確保しております。

5. アセンブリの品質と同心度はどのように保証しますか?すべてのローターの完全な組み立ては、シャフトの振れ測定、コアの同心性チェック、動的バランスの検査、および最終的な寸法検査を経ます。三次元測定機、ダイヤルインジケーター、精密バランシングマシンを使用します。公差レポートと材料証明書が含まれており、工場出荷前にアセンブリが印刷仕様を満たしているかそれを超えていることを確認します。
